YL型凸缘联轴器
名称:

YL型凸缘联轴器

描述:YL型凸缘联轴器是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购
    YL型凸缘联轴器的详细说明:

    YL型凸缘联轴器是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。这种联轴器有两 种主要的结构形式:①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对 中。连接两个半联轴器的螺栓可以采用   和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

    YL型凸缘联轴器的材料可用灰铸铁或碳钢,重载时或圆周速度大于30米/秒时应用铸钢或锻钢。凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时, 就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大。

    基本性能参数

    YL1型凸缘联轴器基本性能参数和主要尺寸 mm

    公称扭矩Tn 63N.m

    许用转速n6300r/min

    轴孔直径:22、24、25、28、30

    轴孔长度L:Y型52、62、82,J1型38、44、60

       大外径D120mm

    YL型凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作可靠,装拆、维护均较简便,传递转矩较大,能两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。德国凌斯凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动效率,并引起振动和噪声。 凸缘上各螺栓根据传递转矩的大小,可全部采用。



    YL型凸缘联轴器

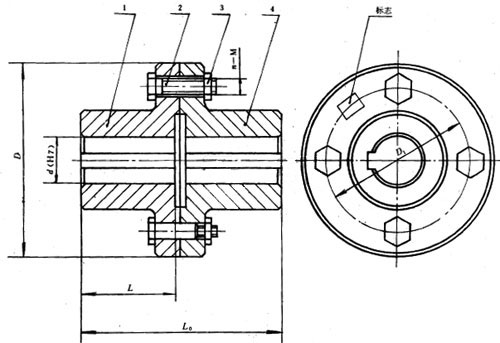

    型号公称扭矩
    Tn(N·m)
    许用转速[n]r/min轴孔直径d(H7)轴孔长度LDD1螺栓L0转动惯量
    (kg.m2)
    重量
    (kg.m³)
    Y型J1型数量
    n
    直径M
    Y型J1型
    YL1 YLD11081001300010
    11
    10
    11
    252271533(3)M654480.00180.94
    12
    14
    12
    14
    32276858
    16
    18
    19
    16
    18
    19
    42308864
    20
    -
    20
    22
    523810880
    YL2 YLD21672001200012
    14
    12
    14
    322780644(4)M668580.00351.50
    16
    18
    19
    16
    18
    19
    42308864
    20
    22
    20
    22
    523810880
    YL3 YLD3256400100001414322790693(3)M868580.00601.99
    16
    18
    19
    16
    18
    19
    4230
    8864
    20
    22-
    20
    22
    24
    523810880
    12892
    YL4 YLD4405700950018
    19
    18
    19
    4230100803(3)M888640.00932.47
    20
    22
    24
    20
    22
    24
    523810880
    25
    -
    25
    28
    624412892
    YL5 YLD5635500900022
    24
    22
    24
    5238105854(4)M8108800.0133.19
    25
    28
    25
    28
    624412892
    30
    -
    30
    32
    8260168124
    YL6 YLD61005200800024245238110904(4)M8108800.0173.99
    25
    28
    25
    28
    624412892
    30
    32
    -
    30
    32
    35
    8260168124
    YL7 YLD71604800760028286244120954(3)M10128920.0295.66
    30
    32
    35
    38
    30
    32
    35
    38
    8260168124
    -4011284228172
    YL8 YLD82504300700032 35 3832
    35
    38
    82601301054(3)M101691250.043  7.29
    40 42
    -

    40
    42
    45

    112842291736.53
    YL9 YLD963041006800383882601401156(3)M101691250.0649.53
    11284229173
    40 42 45 48
    -
    40
    42
    45
    48
    50
    YL10 YLD106303600600045 48 50 55
    -
    45
    48
    50
    55
    56
    1601306(4)M120.11212.46
    -60142107289219
    YL11 YLD1110003200530050 55 5650
    55
    56
    112841801508(4)M122291730.20517.97
    60 63 65
    -
    60
    63
    65
    70
    142107289219
    YL12 YLD1216002900470060 63 65 70 71 7560
    63
    65
    70
    71
    75
    20017012(6)M120.44330.62
    -8052383492690.46329.52
    YL13 YLD1325002600430070 71 7570
    71
    75
    1421072201858(6)M162892190.64635.58
    80 85
    -
    80
    85
    90
    172132349269
    YL14 YLD1440002300480080 85 90 9580
    85
    90
    95
    17213225021512(8)M163502701.35357.13
    100
    -
    100 110212167430340
    YL15 YLD15630020003400
    -
    90
    95
    17213229025012(6)M203502702.85489.59
    100 110 120
    -
    100 110 120 125212167430340
    YL16 YLD161000018003000-
    - 120 125
    100 110 120 12534029012(6)M245.271119.57
    130
    -
    130 140252202510410
    YL17 YLD171400016002600
    -
    120 12521216738033012(6)M244303409.139171.71
    130 140 150130 140 150252202510410
    -160302242610490
    YL18 YLD182000014002300
    -
    140 15025220242036012(6)M30510410(17.883)(263.5)
    -

    -
    160 170 180302242610490
