名称：
GY、GYS、GYH型联轴器
描述：GY、GYS、GYH型联轴器的表面粗糙度，是指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
相关产品：
泊头市巨泽传动机械设备制造有限公司
GY、GYS、GYH型联轴器的详细说明：
GY、GYS、GYH型联轴器的表面粗糙度，是指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。表面粗糙度越小，则表面越光滑。表面粗糙度的大小，对机械零件的使用性能有很大的影响。

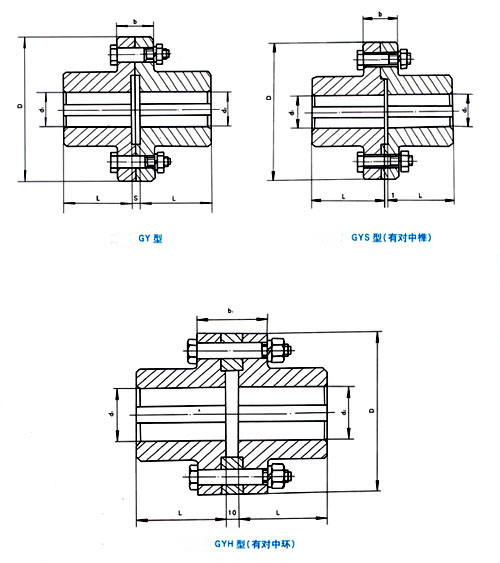

GY、GYS、GYH型凸缘联轴器基本参数和主要尺寸 mm
型号 | 公称转矩Tn(N.m) | 许用转速[n]r/min | 轴孔直径 | 轴孔长度 | D | b | b1 | S | 转动惯量Kg.m2 | 质量kg | |
d1 d2 | Y型 | J1型 | |||||||||
GY1 GYS1 GYH1 | 25 | 12000 | 12,14 | 32 | 27 | 80 | 26 | 42 | 6 | 0.0008 | 1.16 |
16,18,19 | 42 | 30 | |||||||||
| GY2 GYS2 GYH2 | 63 | 1000 | 16,18,19 | 42 | 30 | 90 | 28 | 44 | 6 | 0.0015 | 1.72 |
| 20,22,24 | 52 | 38 | |||||||||
| 25 | 62 | 44 | |||||||||
| GY3 GYS3 GYH3 | 112 | 9500 | 20,22,24 | 52 | 38 | 100 | 30 | 46 | 6 | 0.0025 | 2.38 |
| 62 | 44 | ||||||||||
| 25,28 | |||||||||||
| GY4 GYS4 GYH4 | 224 | 9000 | 25,28 | 62 | 44 | 105 | 32 | 48 | 6 | 0.003 | 3.15 |
| 30,32,35 | 82 | 60 | |||||||||
| GY5 GYS5 GYH5 | 400 | 8000 | 30,32,35,38 | 82 | 60 | 120 | 36 | 52 | 8 | 0.007 | 5.43 |
| 40,42 | 112 | 84 | |||||||||
| GY6 GYS6 GYH6 | 900 | 6800 | 38 | 82 | 60 | 140 | 40 | 56 | 8 | 0.015 | 7.59 |
| 40,42,45,48,50 | 112 | 84 | |||||||||
| GY7 GYS7 GYH7 | 1600 | 6000 | 48,50,55,56 | 112 | 84 | 160 | 40 | 56 | 8 | 0.031 | 13.1 |
| 60,63 | 142 | 107 | |||||||||
| GY8 GYS8 GYH8 | 3150 | 4800 | 60,63,65,70,71,75 | 142 | 107 | 200 | 50 | 68 | 10 | 0.103 | 27.5 |
| 80 | 172 | 132 | |||||||||
| GY9 GYS9 GYH9 | 6300 | 3600 | 75 | 142 | 107 | 260 | 66 | 84 | 10 | 0.319 | 47.8 |
| 80,85,90,95 | 172 | 132 | |||||||||
| 100 | 212 | 167 | |||||||||
| GY10 GYS10 GYH10 | 10000 | 3200 | 90,95 | 172 | 132 | 300 | 72 | 90 | 10 | 0.720 | 82.0 |
| 100,110,120,125 | 212 | 167 | |||||||||
GY11 GYS11 GYH11 | 25000 | 2500 | 120,125 | 212 | 167 | 380 | 80 | 98 | 10 | 2.278 | 162.2 |
| 130,140,150 | 252 | 202 | |||||||||
| 160 | 302 | 242 | |||||||||
| GY12 GYS12 GYH12 | 50000 | 2000 | 150 | 252 | 202 | 460 | 92 | 112 | 12 | 5.923 | 285.6 |
| 160,170,180 | 302 | 242 | |||||||||
| 190,200 | 352 | 282 | |||||||||
| GY13 GYS13 GYH13 | 100000 | 1600 | 190,200,220 | 352 | 282 | 590 | 110 | 130 | 12 | 19.978 | 611.9 |
| 240,250 | |||||||||||
| 410 | 330 | ||||||||||
