JQ型-夹壳联轴器
名称:

JQ型-夹壳联轴器

描述:JQ型-夹壳联轴器是利用两个沿轴向剖分的夹壳,用螺栓夹紧以实现两轴联接,靠两半联轴器表面间的摩擦力传递转矩,利用平键作辅助联接。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购
    JQ型-夹壳联轴器的详细说明:



    JQ型-夹壳联轴器是利用两个沿轴向剖分的夹壳,用螺栓夹紧以实现两轴联接,靠两半联轴器表面间的摩擦力传递转矩,利用平键作辅助联接。

    JQ型-夹壳联轴器为了   平衡状况,螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。

    JQ型-夹壳联轴器装配和拆卸时轴不需轴向移动,所以装拆很方便,夹壳联轴器的缺点是两轴轴线对中精度低,结构和形状比较复杂,制造及平衡精度较低,只适用于低速和载荷平稳的场合,通常   大外缘的线速度不大于 5m/s ,当线速度超过 5m/s 时需要进行平衡校验。

    JQ型-夹壳联轴器的得特性与夹壳联轴器近似,结构简单,装拆方便,适用于低速(   高圆周线速度为5M/S),无冲击,振动载荷平稳的场合,宜用于搅拌器等立轴的联接。

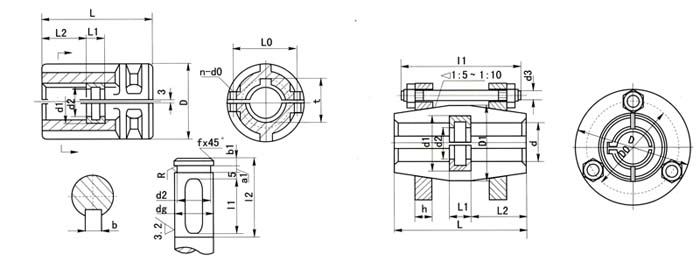

    JQ型-夹壳联轴器



    标定符号孔径MmaxDLL1
    (H8/j7)
    L2L0n-d0d1
    (H11/h11)
    d2
    (H11)
    a1
    (H11)
    b1l1l2Rfbt重量(kg)
    JQ-252590951102045584-1232205435600.20.4828.34.47
    JQ-3030901021302055644-1438255445700.20.4833.34.47
    JQ-35352361181622071806-1443305455850.40.61038.37.60
    JQ-40402361181622071806-1448355655850.40.61243.37.60
    JQ-45455301351902483946-14573765701000.40.61448.810.85
    JQ-50505301351902483946-14624265701000.40.61453.810.85
    JQ-55555301351902483946-14674765701000.611659.310.85
    JQ-60601400172250301101248-187350861001300.611864.425.06
    JQ-65651400172250301101248-187855861001300.611869.425.06
    JQ-70701400172250301101248-188360861001300.612074.925.06
    JQ-80802650185280381311388-189471081101450.612285.430.16
    JQ-85852650185280381211388-1899751081101450.612290.430.16
    JQ-90905200230330381461648-23105801081401700.612595.456.38
    JQ-95955200230330381461648-23110851081401700.6125100.456.38
    JQ-1001005200230330381461648-23115901081401700.6128106.456.38
    JQ-1051055200230330381461648-23120951081401700.6128111.456.38
    JQ-1101109000260390461721908-2312510012101602000.6128116.490
    JQ-1151159000260390461721908-2313010512101602000.6132122.490
    JQ-1201209000260390461721908-2313511012101602000.6132127.490
    JQ-125125150002804405419321010-2314011514121802250.6132132.4125
    JQ-130

    130

    150002804405419321010-2314611814121802250.6132137.4125
    JQ-140140150003004405419323010-2315812814121802250.6136148.4125
    JQ-150150280003405006421826010-3317013416142002550.6136158.4215
    JQ-160160280003405006421826010-3318014416142002550.6140169.4215
    JQ-180180310003805607224430010-33200162181624028511.545190.4350
    JQ-200200337504206408028034010-33220182201827032511.545210.4516
