HL型-弹性柱销联轴器
名称:

HL型-弹性柱销联轴器

描述:HL型-弹性柱销联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购

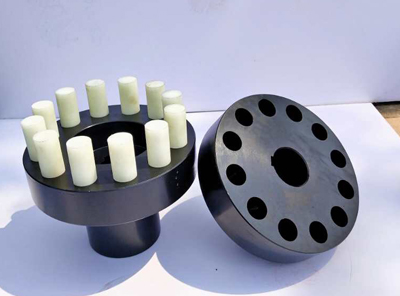

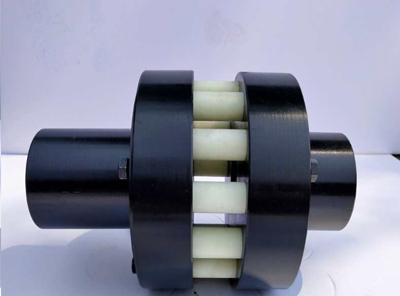

    HL型-弹性柱销联轴器的详细说明:

    HL型-弹性柱销联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。

    弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。

    轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按   标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用   铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

    HL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆   换弹性元件比较方便,不用移动两联轴器。弹性件工作时受剪切,工作可靠性   差,仅适用于要求很低的中速传动轴系,不适用于作可靠性要求较高的工况,例如起重机械的提升机构的传动轴系   不能选用,不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系,对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用,属淘汰品种。德国凌斯弹性柱销联轴器轴中的柱销在工作时处于剪切和挤压状态,其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度.

    HL型-弹性柱销联轴器的特性

    HL型弹性柱销联轴器特性:

    1、 HL型-弹性柱销联轴器结构简单,容易制造,装拆   换弹性元件比较方便,不用移动两联轴器;

    2、 HL型-弹性柱销联轴器弹性元件(柱销)的材料一般选用尼龙6,有微量补偿两轴线偏移能力,不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系其强度条件就;

    3、 其强度条件是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度;HL型弹性柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以

    实现两半联轴器的联接。弹性元件(柱销)的材料一般选用尼龙, 有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性   差,仅适用于要求很低的中速传动轴系,不适用于工

    作可靠性要求较高的工况。


    HL型-弹性柱销联轴器基本参数和主要尺寸


    型号公称扭矩 Tn(N.m)许用转速 [n]r/min轴孔直径 d 1 d 2 d z轴孔配合长度DS转动惯量 Kg.m 2重量 Kg
    Y型Z、J 1 、 Z型
    LL 1L
    HL1160710012 1412 14322732902.50.00642
    16 1816 18423042
    1919
    20 2220 22523852
    24
    HL2315560020 2220 225238521202.50.2535
    2424
    25 2825 28624462
    30 3230 32826082
    35
    HL3630500030 3230 328260821602.50.68
    35 3835 38
    40 4240 4211284112
    45 48
    HL412504000280040 4240 421128411219533.422
    45 4845 48
    50 5550 55
    5656
    60 63 142107142
    HL520003550250050 5550 551128411222035.430
    5656
    60 6360 63142107142
    65 6765 67
    71 75
    HL631502800210060 6360 63142107142280415.653
    65 7065 70
    71 7571 75
    8080
    85 172132172
    HL763002240170070 7170 71142107142320441.198
    7575
    80 8580 85172132172
    90 9590 95
    100 110100212167212
    HL8100002120160080 8580 85172132172360556.5119
    90 9590 95
    100 110100 110212167212
    120 125
    HL91600018001250100 110100 1102121672124105133.3197
    120 125120 125
    130 140130252202252
    HL102500015601120110 120110 1202121672124806273.2322
    125125
    130 140130 140252202252
    150150
    160 170160302242302
    180
    HL113150013201000130 140130 1402522022525406555.7520
    150150
    160 170160 170302242302
    180180
    190 200190352282352
    220
    HL12630001250950160 170160 1703022423026307902714
    180180
    190 200190 200352282352
    220220
    240 250 410330-
    260
    HL131000001120850190 200190 200352282352710817001057
    220220
    240 250240 250410330-
    260260
    280 300 470380-
    HL14160000850630240 250240 250410330-800843181956
    260260
    280 300300470380-
    320
    340 550450-
