HLL型-带制动轮弹性柱销联轴器
名称:

HLL型-带制动轮弹性柱销联轴器

描述:HLL型-带制动轮弹性柱销联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购
    HLL型-带制动轮弹性柱销联轴器的详细说明:

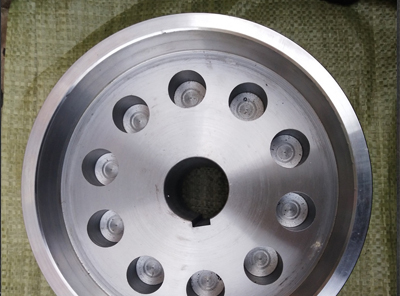

    HLL型-带制动轮弹性柱销联轴器

    HLL型-带制动轮弹性柱销联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、等性能。

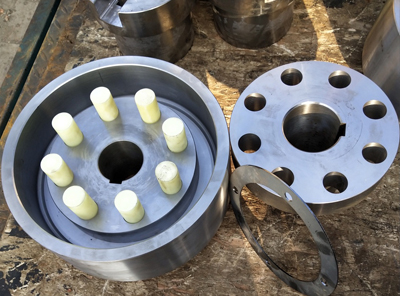

    HLL型-带制动轮弹性柱销联轴器结构简单,容易制造,装拆   换弹性元件 比较方便,不用移动两半联轴器。弹性元件(弹性柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作性   差,仅适用于要求很低的中速传动轴系,不适用于工作性要求较高的工况。德国凌斯HLL型带制动轮弹性柱销联轴器《GB5014-85》基本参数和主要尺寸:

    公称转矩Tn:315N.m

    许用转速n:5600r/min

    轴孔直径范围:20、22、24、25、28、30、32、35mm

    轴孔直径长度Y型L:52、62、82,J,J1,Z型:38、52、44、62、60、82mm

    制动轮大小D0:200mm

    大外径D:120mm

    型号
    公称扭矩N。m
    许用转速rpm
    轴孔直径mmd1,d2,dz
    轴孔长度mm
    D0
    D
    B
    S
    许用补偿
    转动 惯量kg.m 2
    重量 kg
    Y型
    J,J1,Z型
    轴向
    径向
    角向
    mm
    L
    L1
    L

















    HLL1
    315
    5600
    20,22,24
    52
    38
    52
    200
    120
    85
    2.5
    ±1
    0.15
    ≤0°30'
    2.18
    11
    25,28
    62
    44
    62
    30,32,35
    82
    60
    82
    HLL2
    630
    5000
    30,32,35,38
    82
    60
    82
    200
    160
    85
    2.5
    ±1
    0.15
    ≤0°30'
    2.45
    14
    40,42,45,48
    112
    84
    112
    HLL3
    630
    1900
    30,32,35,38
    82
    60
    82
    315
    160
    132
    2.5
    ±1
    0.15
    ≤0°30'
    13.08
    25
    40,42,45,48
    112
    84
    112
    HLL4
    1250
    1900
    40,42,45,48,50,55,56
    112
    84
    112
    315
    195
    132
    3
    ±1.5
    0.15
    ≤0°30'
    16.6
    40
    60,63
    142
    107
    142
    HLL5
    1250
    1400
    40,42,45,48,50,55,56
    112
    84
    112
    400
    195
    168
    3
    ±1.5
    0.15
    ≤0°30'
    49.2
    59
    60,63
    142
    107
    142
    HLL6
    2000
    1400
    50,55,56
    112
    84
    112
    400
    220
    168
    3
    ±1.5
    0.15
    ≤0°30'
    57.6
    69
    60,63,65,70,71,75
    142
    107
    142
    HLL7
    2000
    1120
    50,55,56
    112
    84
    112
    500
    220
    210
    3
    ±1.5
    0.15
    ≤0°30'
    127.4
    91
    60,63,65,70,71,75
    142
    107
    142
    HLL8
    3150
    1400
    60,63,65,70,71,75
    142
    107
    142
    400
    280
    168
    4
    ±2
    0.2
    ≤0°30'
    161.7
    88
    80,85
    172
    132
    172
    HLL9
    3150
    1120
    60,63,65,70,71,75
    142
    102
    142
    500
    280
    210
    4
    ±2
    0.2
    ≤0°30'
    129.2
    113
    80,85
    172
    132
    172
    HLL10
    6300
    1120
    70、71、75
    142
    102
    142
    500
    320
    265
    4
    ±2
    0.2
    ≤0°30'
    156
    156
    80,85,90,95
    172
    132
    172
    100,110
    212
    167
    212
    HLL11
    6300
    960
    70,71,75
    142
    102
    142
    630
    320
    265
    4
    ±2
    0.2
    ≤0°30'
    314
    187
    80,85,90,95
    172
    132
    172
    100,110
    212
    167
    212
    HLL12
    10000
    960
    80,85,90,95
    172
    132
    172
    630
    360
    298
    5
    ±2
    0.2
    ≤0°30'
    328
    326
    100,110,120,125
    212
    167
    212
    HLL13
    16000
    800
    110,110,120,125
    212
    167
    212
    710
    410
    298
    5
    ±2
    0.2
    ≤0°30'
    713
    337
    130,140
    252
    202
    252
    HLL14
    25000
    800
    110,120,125
    212
    167
    212
    710
    480
    298
    6
    ±2.5
    0.25
    ≤0°30'
    849
    458
    130,140,150
    252
    202
    252
    160,170,180
    302
    242
    302
    HLL15
    25000
    710

    110,120,125

    212
    167
    212
    800
    480
    335
    6
    ±2.5
    0.25
    ≤0°30'
    1231
    504
