名称：

WGZ型带制动轮齿式联轴器

描述：WGZ型带制动轮齿式联轴器的补偿性能好。由于外齿轴套为鼓形齿，联轴器工作时可避免内外齿棱角接触，允许两轴轴线角位移±1.5o，当角位移在2～3o时也能的工作。

相关产品：

泊头市巨泽传动机械设备制造有限公司

电话：0317-5666618

传真：0317-5666618

WGZ型带制动轮齿式联轴器的详细说明：

WGZ型带制动轮齿式联轴器具有如下特点：

1、WGZ型带制动轮齿式联轴器的补偿性能好。由于外齿轴套为鼓形齿，联轴器工作时可避免内外齿棱角接触，允许两轴轴线角位移±1.5o，当角位移在2～3o时也能的工作。一般推荐允许角位移1o30ˊ～2o30ˊ；

2、能承受重载及冲击载荷，在相同角位移情况下比直齿联轴器承载能力提高15～20%；

3、，可达0.99；

4、密封性好，使用，装卸、维护方便；

鼓形齿式联轴器与直齿式联轴器相比，外形尺寸小，承载能力大，在高速下工作。适用于冶炼、轧钢、重型机械、汽轮机、石油化工业、船舶等各行业。

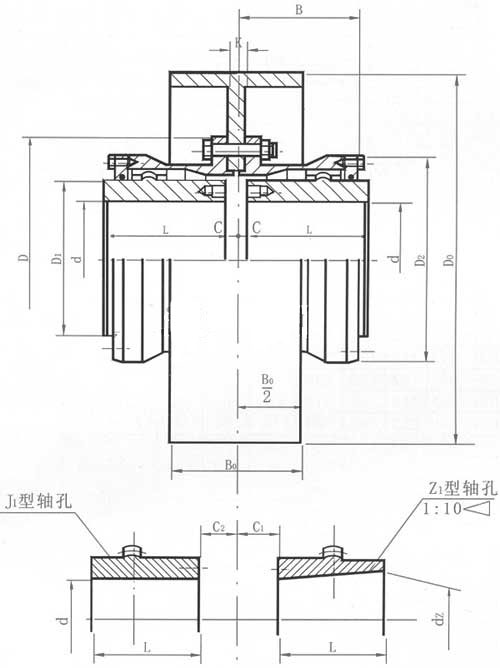

型号	公称转矩Tn /N·m	许可转速 [n] /r·min-1	轴孔直径 d1、d2、d Z	轴孔长度 L		Do	D	D2	D1	B	C	C1	C2	质量 m /kg	转动惯量I /kg·m2	润滑脂用量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---						20	--	---
			20、22、24	52	---						10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—						10	—	—
			30、32、35、38	82	60						3	23	16
			40、42、45、48、50、55、56	112	84							29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—						23	—
			30、32、35、38	82	60						3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84						3	29	17
			60、63、65、70、71、75	142	107							36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84						3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—						5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—						15
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107						5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132							43	28
			100、110、120、125	212	167							48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132						5	48	38
			100、110、120、125	212	167							48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162						8	51	32
			130、140、150	252	202							56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202							56	32
			160、170、180	302	242							66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242							66	32
			190、200、220	352	282							76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282							78
			240、250、260	410	330							—	10
注：1、WGZ型带制动轮齿式联轴器质量与转动惯量是按大直径的Y轴孔计算的近似值,未计算制动轮。 2、锥型轴孔大轴径至220mm。 3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见表4.11
