CLZ型齿式联轴器

描述：CLZ型齿式联轴器承载冲击性能好，但齿面接触应力和齿根弯曲疲劳强度要求高，如果我们采取结构、材料、工艺，那么该联轴器就能够满足大直径轧管机的要求。

相关产品：

泊头市巨泽传动机械设备制造有限公司

电话：0317-5666618

传真：0317-5666618

CLZ型齿式联轴器的详细说明：

CLZ型齿式联轴器承载冲击性能好，但齿面接触应力和齿根弯曲疲劳强度要求高，如果我们采取结构、材料、工艺，那么该联轴器就能够满足大直径轧管机的要求。随着我国经济的发展，大直径轧管机需求增加，其主传动使用联轴器的要求也越来越高，满足该要求的联轴器有十字式万向联轴器和大转矩鼓形齿式联轴器，其中十字式万向联轴器转矩可以达到，但承载冲击性能差、寿命短。

CLZ型齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，鼓形齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器。

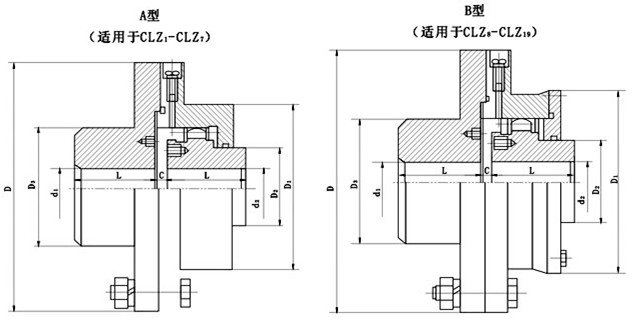

CLZ型齿式联轴器

型号	公称扭矩Tn(N.m)	许用转速n (r/min)	轴孔直径 d	轴孔长度	B/2	A/2	D	D1	D2	D3	C	转动惯量Kg.m 2	重量Kg
				Y
				L
CLZ1	710	3780	18 19	42	53	24.5	170	110	56	95	16	0.03	12.8
			20 22 24	52							6
			25 28	62							2.5
			30 32 35 38	82
			40	112

CLZ2	1400	3000	30 32 35 38	82	67	37.5	185	125	71	110	2.5	0.06	17.5
			40 42 45 48	112
			50
CLZ3	3150	2400	40 42 45 48	112	85	46	220	150	91	145	2.5	0.12	33
			50 55 56
			60	142

CLZ4	5600	2000	45 48 50 55 56	112	100	62.5	250	175	121	170	2.5	0.22	47.3
			60 63 65	142
			70 71 75

CLZ5	8000	1680	50 55 56	112	110	72.5	290	200	141	190	5	0.44	69.8
			60 63 65	142
			70 71 75
			80 85 90	172

CLZ6	11200	1500	60 63 65	142	123	80	320	230	161	210	5	0.75	96.1
			70 71 75
			80 85 90 95	172
			100 110	212

CLZ7	18000	1270	65 70 71 75	142	143	92.5	350	260	181	240	5	1.25	129
			80 85 90 95	172
			100 110 120	212

CLZ8	22400	1140	80 85 90 95	172	162.5	105	380	290	211	270	5	2.06	179
			100 110 120 125	212
			130 140	252

CLZ9	28000	1000	90 95	172	167.5	110	430	330	231	280	5	2.56	221
			100 110 120 125	212
			130 140 150	252
			160	302

CLZ10	50000	850	110 120 125	212	182.5	122.5	490	390	281	320	5	5.00	328
			130 140 150	252
			160 170 180	302

CLZ11	71000	750	120 125	212	202.5	140	545	470	300	380	5	9.25	394
			130 140 150	252
			160 170 180	302
			190 200 220	352

CLZ12	100000	660	140 150	252	242.5	175	590	520	340	420	5	12.50	658
			160 170 180	302
			190 200 220	352
			240 250	410

CLZ13	140000	660	160 170 180	302	262	187.5	680	590	380	480	7.5	29.9	950
			190 200 220	352
			240 250 260	410
			280	470
CLZ14	200000	540	180	302	282.5	202.5	730	650	420	520	7.5	42.50	1120
			190 200 220	352
			240 250 260	410
			280 300 320	470

CLZ15	250000	480	200 220	352	322	240	780	700	480	560	7.5	56.9	1350
			240 250 260	410
			280 300 320	470
			340 360	550
CLZ16	355000	425	240 250 260	410	360	267.5	900	785	530	650	10	120	2010
			280 300 320	470
			340 360 380	550
			400	650
CLZ17	560000	380	260	410	400	312.5	1000	885	630	750	10	225	2910
			280 300 320	470
			340 360 380	550
			400 420 440	650
			450
CLZ18	710000	330	300 320	470	450	355	1100	990	710	820	10	325	3688
			340 360 380	550
			400 420 440	650
			450 460 480 500

CLZ19	1000000	300	360 380	550	455	365	1250	1090	800	920	15	568	4958
