SL十字滑块联轴器(Q/JL03-2001)
名称:

SL十字滑块联轴器(Q/JL03-2001)

描述:SL十字滑块联轴器(Q/JL03-2001)不像其它的联轴器,它没有能像弹簧一样工作的弹性元件,因此不会因为轴间的相对位移的增加而使轴承负荷加大。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购
    SL十字滑块联轴器(Q/JL03-2001)的详细说明:

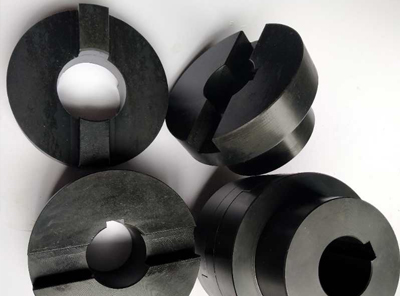

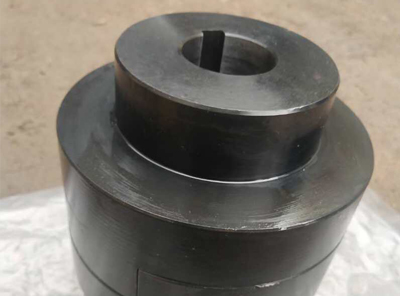

    SL十字滑块联轴器又名金属滑块联轴器,有两个端面开有径向凹槽的半联轴器和两端各具有凸榫的中间滑块组成,中间滑块两端得凸榫相互垂直,分别嵌装再两个半联轴器的凹槽中,构成移动副,如果量轴线不同心或偏斜,运动时滑块将在凹槽中滑动,因此凹槽和滑块的工作面要加润滑剂,若两轴不同心,当转速较高时,由于滑块的偏心将会产生很大的离心力磨损,并给轴和轴带来附加载荷因此只适用于低速、传递载荷大的场合。

    SL十字滑块联轴器(Q/JL03-2001)的应用

    SL十字滑块联轴器(Q/JL03-2001)不像其它的联轴器,它没有能像弹簧一样工作的弹性元件,因此不会因为轴间的相对位移的增加而使轴承负荷加大。不管如何,这种系列的联轴器比较物超所值,能选择不同材料的滑块是这种联轴器的   大优势。钜人公司可根据客户的具体要求提供多种原材料   滑块的选择来适应不同的应用。一般来说,一类材质适用于零间隙、高扭矩刚性和大扭矩的情况下,另一类材质适用于低精度定位、无需零间隙、但具有吸收震动和减小噪音的功能。非金属滑块还具有   的电气绝缘作用,可以充当机械保险丝来用。当工程塑料的滑块损坏后,传递作用将被完全终止,从而达到保护贵重的机械零件。这种设计适用于大的平行相对位移。滑块联轴器分体的三部分设计,限制了它补偿轴向偏差的能力,比如不能用在推拉式应用中。同时,因为   滑块是浮动的,两轴运动   滑块不会脱落。十字滑块联轴器广泛用于通用机械、水工机械、工程机械、冶金机械、矿山机械、化工机械等多种场合。

    十字滑块联轴器是由两个轴套和一个   滑块组成。   滑块作为一个传递扭矩元件通常由工程塑料制成,情况下可选择其它材料,比如金属材料。   滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起,从而达到传递扭矩的目的。   滑块和轴套之间用微小的压力进行吻合,这种压力能使联轴器在设备运转中具有零间隙运转。随着使用时间增长,滑块可能会因受到磨损而失去无反冲的功能,但   滑块并不贵,也很容易   换,   换后仍能发挥其原有的性能。

    十字滑块式联轴器常用于一般常用电机,个别的场合也可以用来联接伺服电机,在使用过程中通过   滑块的滑动来纠正相对位移。市面不同厂家生产的滑块联轴器也并不完全相同。这种联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。



    SL十字滑块联轴器

    规格公称转矩
    Tn(N·M)
    许用转速
    [n]r/min
    轴孔直径
    d
    DD1LH

    转动惯量
    (kg.m 2 )
    重量
    (kg)
    SL7012025015~18703242140.50.0021.5
    SL9025025020~30904552140.0082.6
    SL10050025036~401006070190.0265.5
    SL13080025045~501308090190.0710
    SL150125025055~6015095112190.1415.5
    SL170200025065~70170105125240.2522.4
    SL190320025075~80190110140290.531.5
    SL210500025085~90210130160331.00.945
    SL240800025095~100240140180331.659.5
    SL2609000250100~11026016019033276
    SL28010000100110~12028017020033394.3
    SL30013000100120~130300180210434.3111
    SL32016000100130~140320190220435.7129
    SL34020000100150340210250488.4162
    SL360325001001603602402804819.2258
    SL40038700801704002603004826.1305
    SL46063000702004603003505862.9560
