GCLD型鼓形齿式联轴器
名称:

GCLD型鼓形齿式联轴器

描述:GCLD型鼓形齿式联轴器适用于联接电机与机械两水平轴线传动轴系,具有   角向补偿性能,工作环境温度-20~+80℃,传递公称转矩为1.12~50kN·m。
相关产品:
泊头市巨泽传动机械设备制造有限公司
  • 电话:0317-5666618
  • 传真:0317-5666618
  • 在线订购
    GCLD型鼓形齿式联轴器的详细说明:

    GCLD型鼓形齿式联轴器适用于联接电机与机械两水平轴线传动轴系,具有   角向补偿性能,工作环境温度-20~+80℃,传递公称转矩为1.12~50kN·m。

    GCLD型鼓形齿式联轴器的特点:

    1、GCLD型鼓形齿式联轴器承载。在相同的内齿套外径和联轴器   大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

    2、GCLD型鼓形齿式联轴器角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30’,提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

    3、GCLD型鼓形齿式联轴器的鼓形齿面使内、外齿的接触条件      ,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时   了齿面摩擦、磨损状况,降低了噪声,维修周期长。

    4、GCLD型鼓形齿式联轴器的外齿套齿端呈喇叭形状,使内、外齿装拆方便。

    5、传动达99.7%。

    GCLD型鼓形齿式联轴器

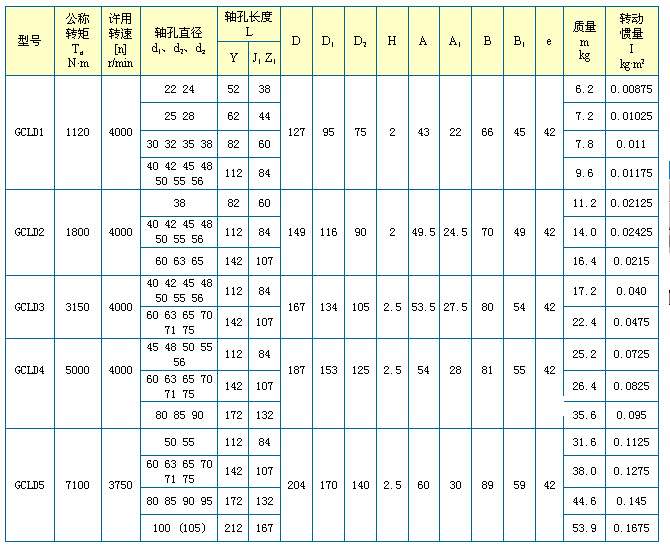

    GCLD型电机轴伸鼓形齿式联轴器基本参数和主要尺寸 JB/T 8854.1-2001

    GCLD型鼓形齿式联轴器

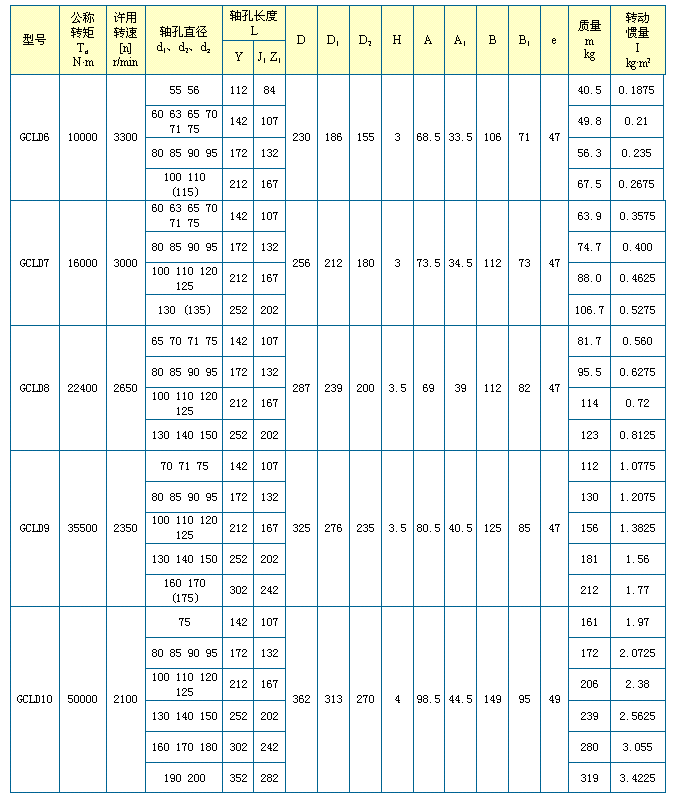

    GCLD型电机轴伸鼓形齿式联轴器基本参数和主要尺寸(续) JB/T 8854.1-2001

    GCLD型鼓形齿式联轴器
