弹性柱销联轴器固定方法同梅花联轴器知识分享

文章作者:巨泽联轴器   发布时间:2020-11-03
弹性柱销联轴器是归于弹性联轴器的一种,其主要靠靠背销佩戴弹性胶圈靠弹性体传递扭矩。

<一>、弹性柱销联轴器固定方法

弹性柱销联轴器是归于弹性联轴器的一种,其主要靠靠背销佩戴弹性胶圈靠弹性体传递扭矩。弹性体材料的好坏对联轴器传递扭矩及联轴器的运用寿数有很大的影响。一般弹性体的材料分为聚氨酯和聚鹿及黑橡胶三种的,运用较为广泛的材料是聚氨酯的,色彩是纯黄色的。主要是考虑到本钱较低,抵御温度长处广泛深受客户喜欢。而黑橡胶材料主要是运用于转速较低,且扭矩较大,而抵御温度低的情况下运用此弹性体较为合适。弹性柱销联轴器五种固定方法,弹性联轴器定位螺丝固定:两个定位螺丝空地90°对所固定的轴进行锁紧,传统的固定方法,因为螺丝的前端与轴心接触,可能会构成轴心的危害或拆开困难。夹紧螺丝固定:运用内六角螺栓拧紧的力气,使狭缝缩短,而将轴心紧紧夹持住。

这种方法固定及拆开便当,并且不会构成轴心的损坏,是一种很常用的固定方法。键槽型固定:合适高扭矩的传动,为防止轴向滑动,一般与定位螺丝固定和夹紧螺丝固定并用。d字孔固定:一般情况下,假定电机的轴是成d字型,假定定位螺丝无法固定的情况下,能够将联轴器的孔处理成对应电机轴大小的d型孔,协作定位螺丝固定,就不用忧虑打滑了。胀紧套固定:通过拧紧联轴器端面的四颗定位螺丝压榨帐套方法胀紧固定,适用于一些扭力大的步进电机和伺服电机的联结固定,如胀套膜片联轴器、胀套梅花联轴器、胀套波纹管联轴器等。弹性柱销联轴器是由尼龙柱销穿到联轴器法兰盘上的销轴孔中,与半联轴器互相促进发生传递转矩。但是销轴孔需求进行调质处理,因为传递时刻过长,会到时柱销轴孔发生扩展,公役变大,导致联轴器轴孔受力不均匀,因此,在联轴器加工成型后需求对销轴孔进行调质蘸火处理要求。

<二>、梅花联轴器知识分享

梅花联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度∶–35℃~80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。

梅花形弹性联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是两两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。

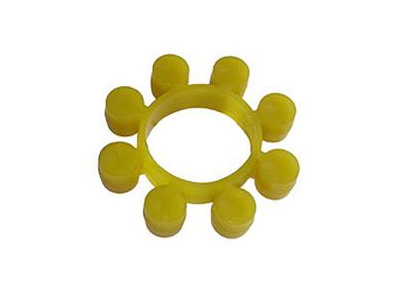

梅花联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。

与其它联轴器相比,梅花形弹性联轴器具有以下特点:(1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。(3)具有较大的轴向、径向和角向补偿能力。(4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,可靠。(5)联轴器无需润滑,维护工作量少,可连续长期运行。

联轴器的固定方式

1、紧固螺栓型:这种低成本类型是传统的固定方式。然而,螺栓的前端与端心直接接触,可能会造成轴心的损伤或拆卸困难。

2、夹持型:利用沉头螺栓拧紧的力量来使狭缝收缩,而将轴心紧紧夹持住。固定和拆卸方便,而且不会千成轴心的损坏。

3、分离型:分离型的特点是具有完全分开的轴套,可以不用移动装置而达到固定,拆卸的目的。

4、半分离型:这种类型一边为夹持型轴套,另一边则采用分离型轴套,先将一边轴心固定在夹持型轴套后,再将装置端的轴心安装聋作哑在分离型的轴套中。

5、键槽型:这种类型与紧固螺栓型一样,是较传统的固定方式,适合较高扭力矩的传动,为防止轴向移动,通常与紧固螺栓型,夹持型并用。
