名称：

NGCLZ型接中间轴带制动轮鼓形齿式联轴器

描述：NGCLZ型接中间轴带制动轮鼓形齿式联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

相关产品：

泊头市巨泽传动机械设备制造有限公司

电话：0317-5666618

传真：0317-5666618

NGCLZ型接中间轴带制动轮鼓形齿式联轴器的详细说明：

NGCLZ型接中间轴带制动轮鼓形齿式联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移，可齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。

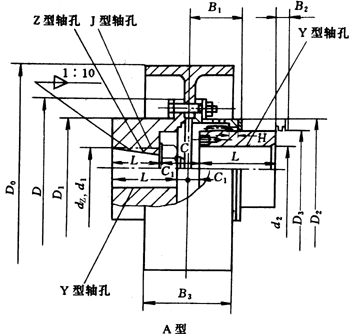

NGCLZ型接中间轴带制动轮鼓形齿式联轴器

型号	公称扭矩Tn（N.m）	许用转速[n]（r/min）	轴孔直径		轴孔长度		D	C	C1	B3	D3	转动惯量 Kg.m2	重量Kg
					Y	J1
			d1 d2	dz	L
NGCLZ1	355	4000	20 22 24	20 22 24	52	38	103	33	8	68	160	0.071	7.3
			25 28	25 28	62	44						0.072	7.4
												0.076	8.4
			30 32 35	30 32 35	82	60
NGCLZ2	630	4000	25 28	25 28	62	44	115	39	8	68	160	0.081	9.2
			30 32 35 38	30 32 35 38	82	60						0.084	9.7
			40 42 45	40 42	112	84						0.088	10.5
NGCLZ3	1000	3800	28		62	44	127	39	8	85	200	0.181	15.1
			30 32 35 38	30 32 35 38	82	60						0.184	16.3
			40 42 45 48 50 55	40 42	112	84						0.193	18.8
NGCLZ4	1600	3800	38		82	60	149	46	8	85	200	0.225	19.8
			40 42 45 43 50 55 56	40 42 45 43 50 55 56	112	84						0.242	23.3
			60 63 65		142	107						0.296	26.8
NGCLZ5	2800	3000	40 42 45 48 50 55 56	45 48 50 55 56	112	84	167	47	9	105	250	0.596	33.3
												0.627	39.0
			60 63 65 70 71 75	60 63 65 70 71 75	142	107
NGCLZ6	4500	3000	45 48 50 55 56	50 55 56	112	84	187	52	9	105	250	0.72	40.0
			60 63 65 70 71 75	60 63 65 70 71 75	142	107						0.776	46.4
			80 85 90		172	132						0.837	53.2
NGCLZ7	6300	2400	50 55 56		112	84	204	52	9	132	315	1.178	51.8
			60 63 65 70 71 75	60 63 65 70 71 75	142	107						1.254	59.8
			80 85 90 95	80	172	132						1.348	68.2
			100		212	167						1.479	79.6
NGCLZ8	9000	1900	55 56		112	84	230	57	12	168	400	3.734	84.0
			60 63 65 70 7175	70 71 75	142	107						3.86	93.1
			80 85 90 95	80 85 90 95	172	132						3.996	104
			100 110		212	167						4.187	117
NGCLZ9	14000	1500	60 63 65 70 71 75	75	142	107	256	64	13	210	500	9.43	133
			80 85 90 95	80 85 90 95	172	132						9.663	146
			100 110 120 125	100 110	212	167						9.997	164
			130		252	202						10.3	182
NGCLZ10	20000	1200	65 70 71 75		142	107	287	66	15	265	630	29.32	184
			80 85 90 95	80 85 90 95	172	132						29.69	200
			100 110 120 125	100 110 120	212	167						30.21	222
			130 140 150		252	202						30.74	246
NGCLZ11	31500	1050	70 71 75		142	107	325	74	16	298	710	44.0	240
			80 85 90 95	90 95	172	132						45.0	262
			100 110 120 125	100 110 120 125	212	167						45.5	299
			130 140 150	130 140 150	252	202						46.0	326
			160 170	160 170	302	242						47.0	361
NGCLZ12	45000	1050	75		142	107	362	84	16	298	710	48.0	290
			80 85 90 95		172	132						49.0	317
			100 110 120 125	100 110 120 125	212	167						50.0	355
			130 140 150	130 140 150	252	202						51.0	382
			160 170 180	160 170	302	242						52.0	443
			190 200		352	282						53.0	470
NGCLZ13	63000	950	150	150	252	202	412	86	17	335	800	83.0	488
			160 170 180	160 170	302	242						85.0	542
			190 200 220		352	282						92.0	598
NGCLZ14	100000	950	170 180	170 180	302	242	462	98	18	335	800	95.0	638
			190 200 220	190 200 220	352	282						98.0	698
			240 250		410	330						102	780
